Die Evolution in der
Implantatprothetik:
unzerbrechlich
stoßdämpfend
federleicht

Peek

PEEK Hotline: +43 (0)1 319 14 06-74

All On Peek

All On Peek

Verschraubte Implantatbrücken auf vier oder mehr Implantaten

Snap On Peek

Snap On Peek

Die genial-abnehmbare Lösung in der Implantatprothetik ab zwei Implantaten

Angled

Abgewinkelte Schraubkanäle
Glide On Peek

Glide On Peek

Ein neues, sanftes Gleitgefühl in der Teleskoptechnik

Lock On Peek

Lock On Peek

Die Kombination aus festsitzendem und abnehmbarem Zahnersatz

Facts Of Peek

Facts Of Peek

Individuelle, metallfreie Lösungen

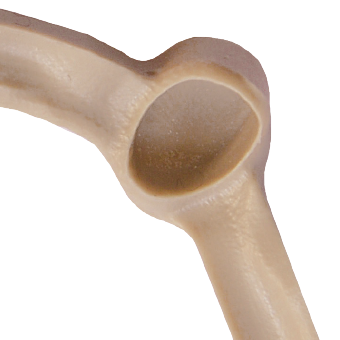

PEEK – Ein neues Hochleistungspolymer für völlig neue Einsatzgebiete

UNZERBRECHLICH

PEEK ist ein unglaublich stabiles Hochleistungspolymer und bei richtiger Verarbeitung nahezu unzerstörbar. Außerdem zeichnet es sich durch seine extreme Verschleiß- und Abriebs-Resistenz aus.


STOSSDÄMPFEND

Das Material entspricht in seiner Elastizität dem natürlichen Knochen. Aufgrund seiner Flexibilität ermöglicht das PEEK Material die optimale Übertragung von Kaubelastungen auf den Knochen. Diese natürliche Kraftübertragung reduziert Spannungen im Mund und verbessert somit den Patientenkomfort.


FEDERLEICHT

PEEK ist unglaublich leicht!

METALLFREI

Das PEEK Material ist eines der wenigen Polymere, die im medizinischen sowie im industriellen Gebrauch Metalle ersetzen können. Seit etwa einem Jahrzehnt ersetzt PEEK Metall in der Wirbelsäulenchirurgie.


UNAUFFÄLLIG

Da dieses Material als Gerüstwerkstoff verwendet wird, ist es in der Regel nicht zu sehen. Sollte das Gerüst im Mund doch sichtbar sein, erscheint es unauffällig im Gegensatz zu glänzenden Metallen, Gold oder weißen Materialien.

BIOKOMPATIBEL

Sein dichtes Polymergefüge, die äußerst geringe Wasseraufnahme sowie seine sehr gute Polierbarkeit machen den monomerfreien Werkstoff ideal für den Einsatz im Mund. Bisher ist kein einziger Fall von Allergie auf reines PEEK bekannt! Die natürliche, reine Farbe von PEEK ist beige, alle anderen Farben enthalten Zusatzstoffe (z.B. Titanoxid).


LANGZEITERPROBT

PEEK ist nicht neu! Seit ca. 15 Jahren wird PEEK für medizinische Implantate verwendet. Weltweit arbeiten und vertrauen Chirurgen dem Material. In der Orthopädie wurden bereits mehr als vier Millionen Implantate eingesetzt. Auch in der Zahnheilkunde findet das Material seit etwa einem Jahrzehnt seine Anwendung bei Einheilkappen und Abutments.

VERBINDUNGSFREUDIG

PEEK verbindet sich hervorragend mit Compositen und PMMA Kunststoffen. Bei großspannigen Implantatversorgungen ist, aufgrund der flexiblen Eigenschaften des PEEK Werkstoffs, dem elastischen PMMA als Verblendmaterial der Vorzug zu geben.


HITZE-/KÄLTERESISTENT

PEEK leitet Wärme und Kälte sehr schwach weiter, was vom Patient als sehr angenehm empfunden wird. Darüber hinaus ist es aufgrund seines hohen Schmelzpunktes von 340 Grad Celsius sterilisierbar und autoklavierbar.

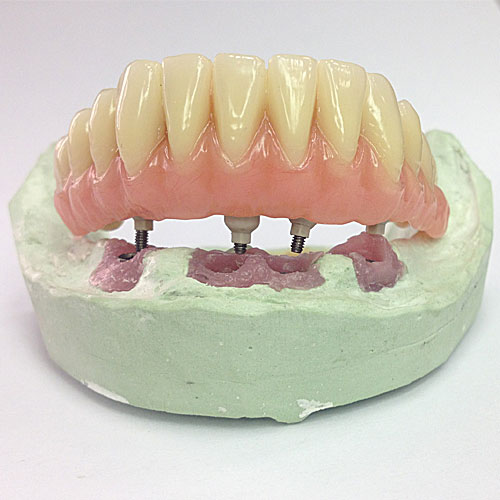

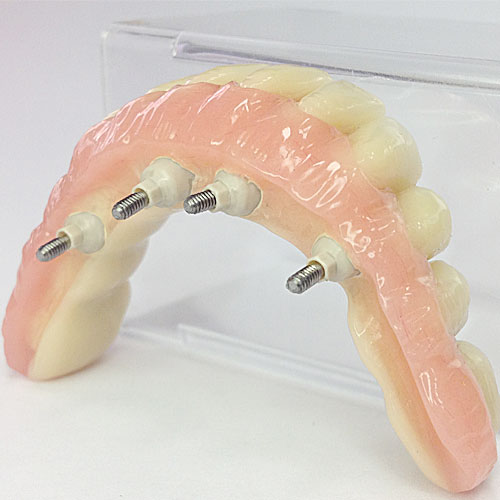

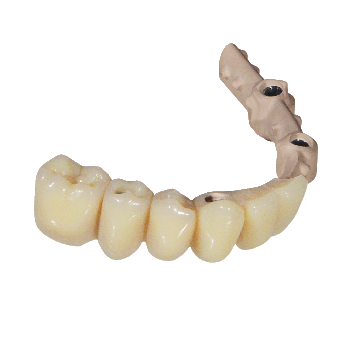

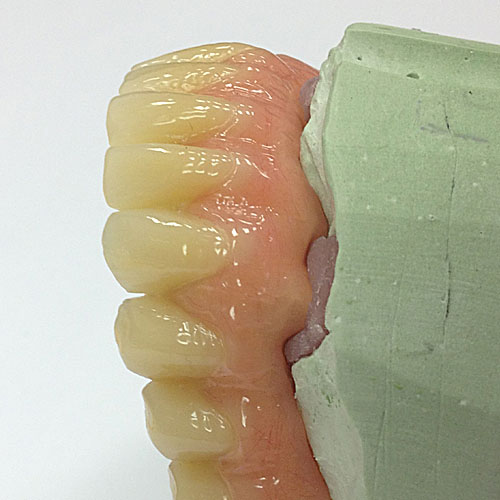

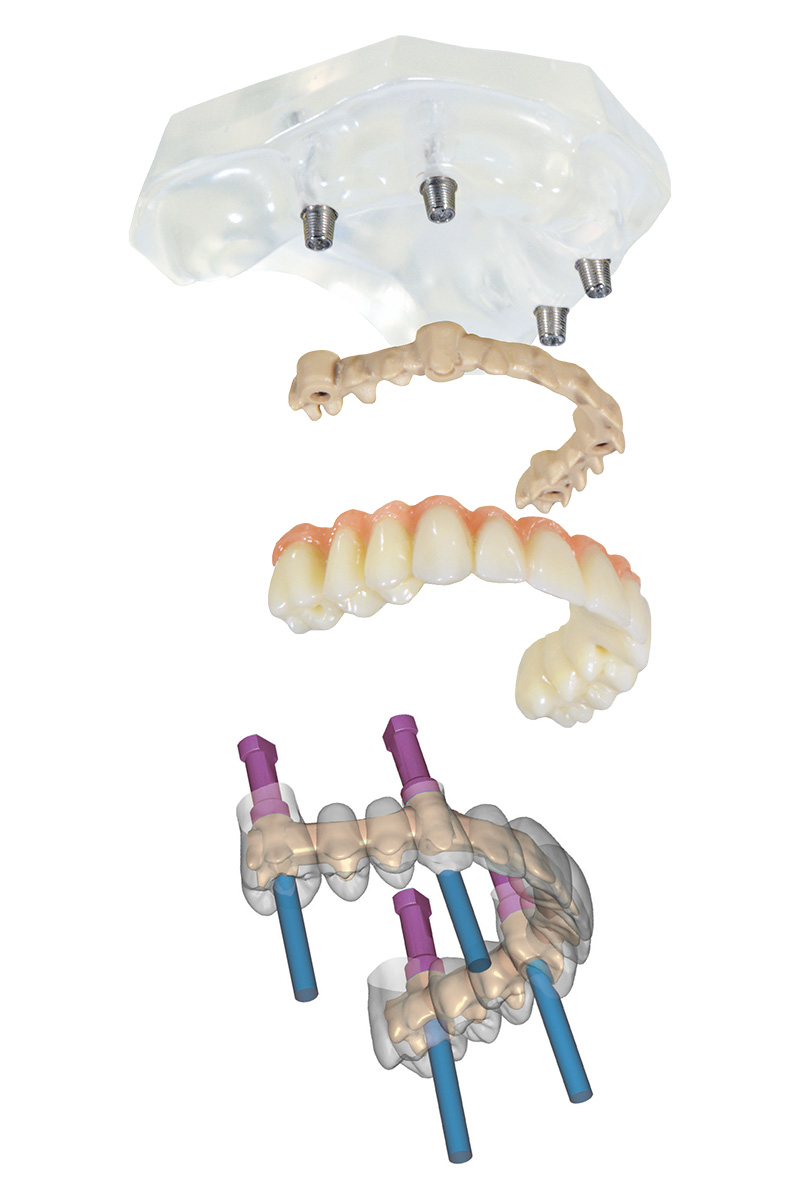

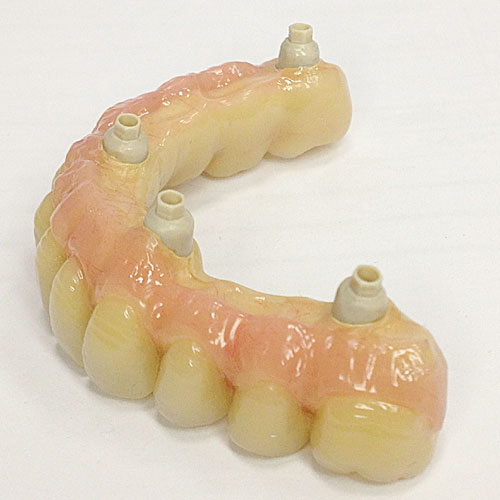

ALL ON PEEK
Verschraubte Implantatbrücken auf vier oder mehr Implantaten

  1. Auf allen gängigen Implantatsystemen möglich, auch auf Implantatniveau oder Multi-Unit-Abutment.
  2. Das unzerbrechliche PEEK Gerüst lässt auch sehr lange Spannweiten und Extensionen zu.
  3. Es schont die Implantate durch seine stoßdämpfende und kraftverteilende Wirkung.

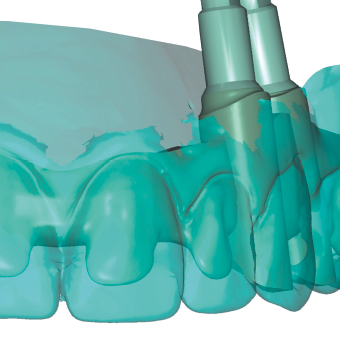

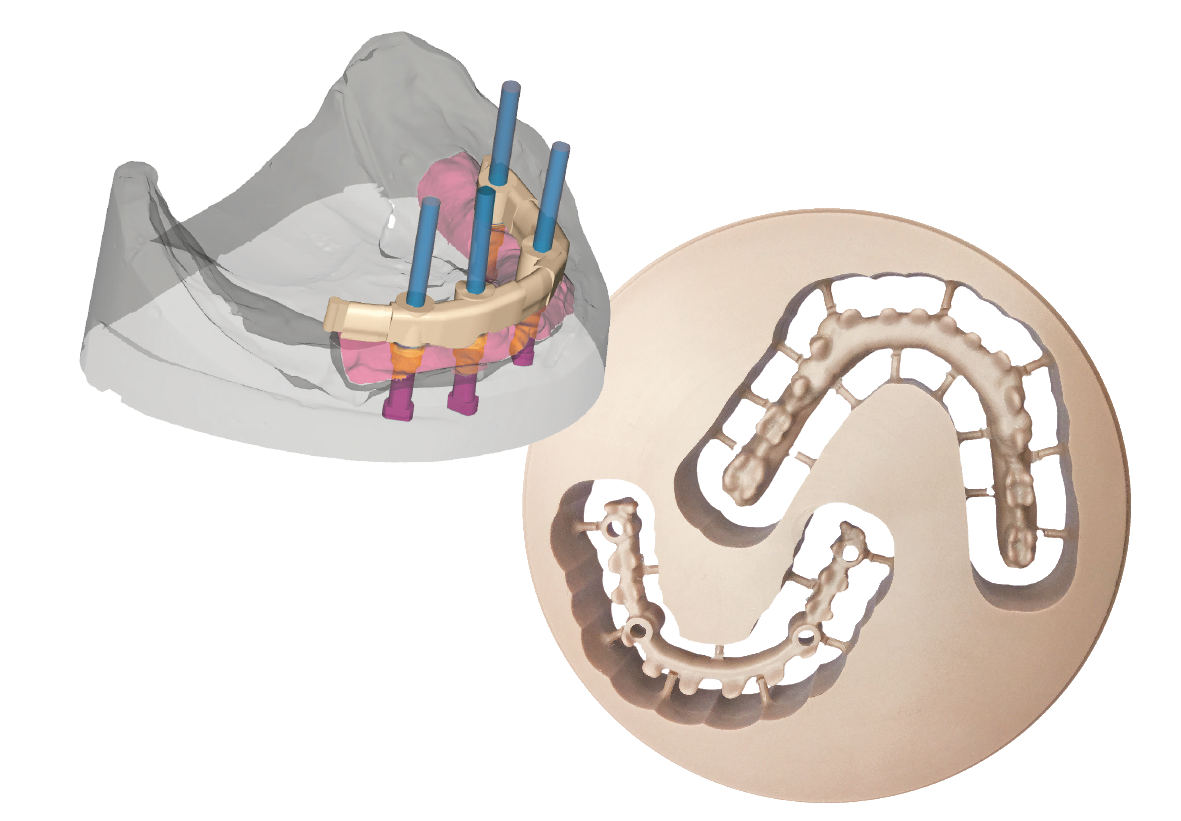

  4. Die Gerüste werden exakt unter die zuvor gemachte Aufstellungsprobe CAD-CAM designt.
  5. Verblendet mit hochwertigsten PMMA Kunststoffen für eine lange Lebensdauer.

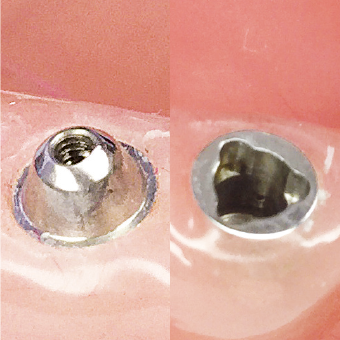

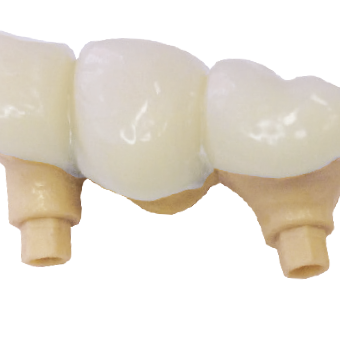

  6. Mit Spezialschrauben kann die PEEK-Konstruktion auch direkt - also ohne Verklebung - auf das Implantat geschraubt werden.
  7. Gerüstgewicht ca. 3 Gramm!
1 2 3 4 5 6 7
Anwendungsbeispiele

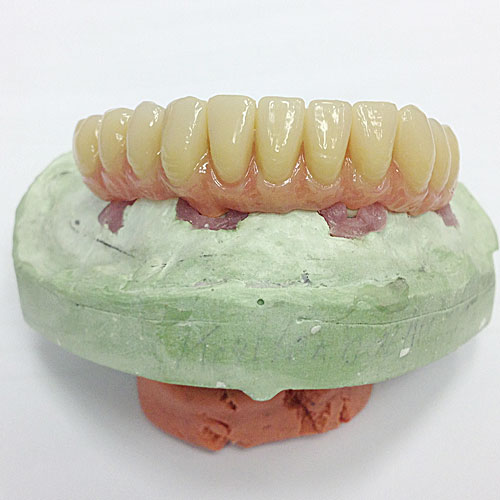

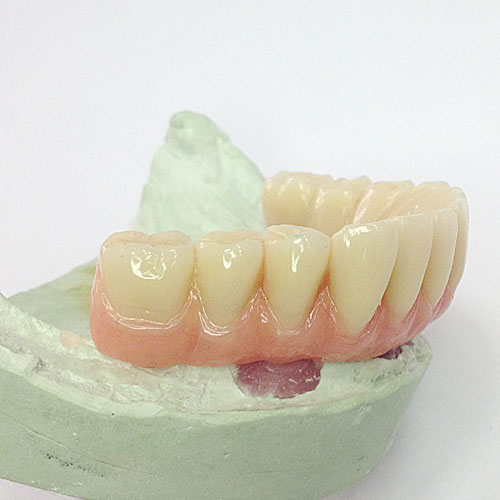

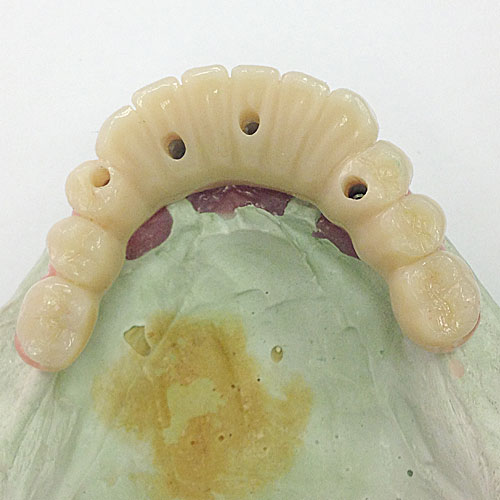

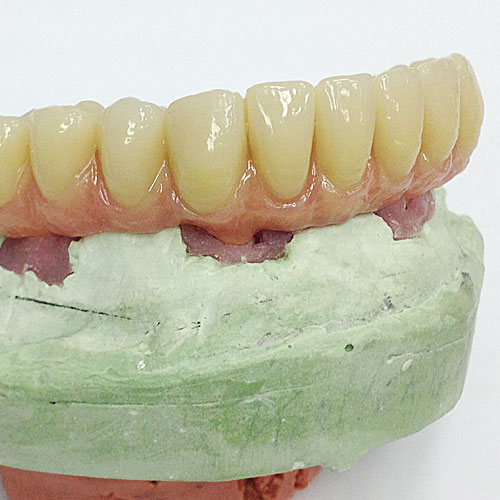

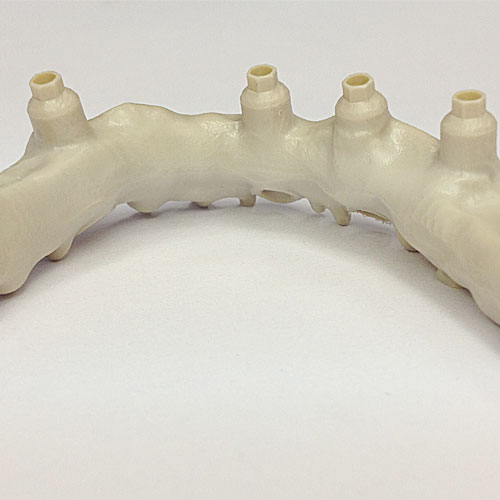

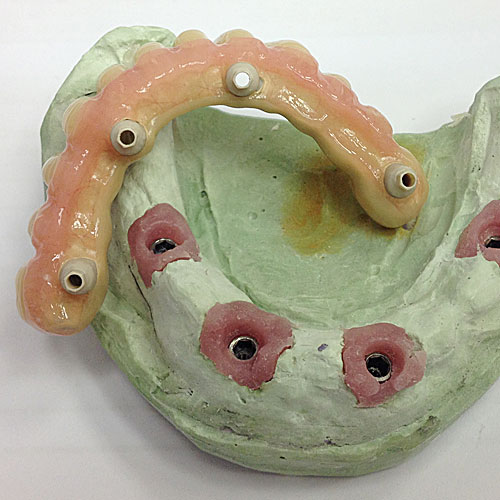

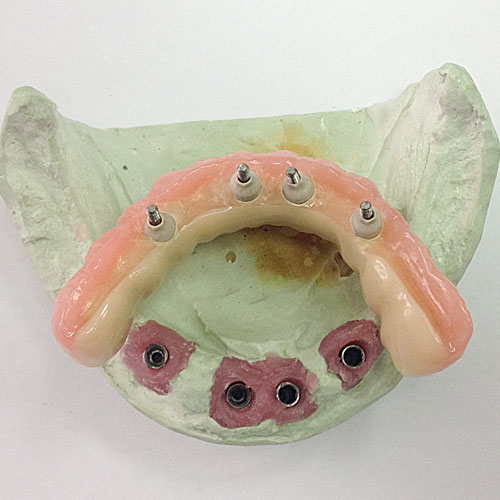

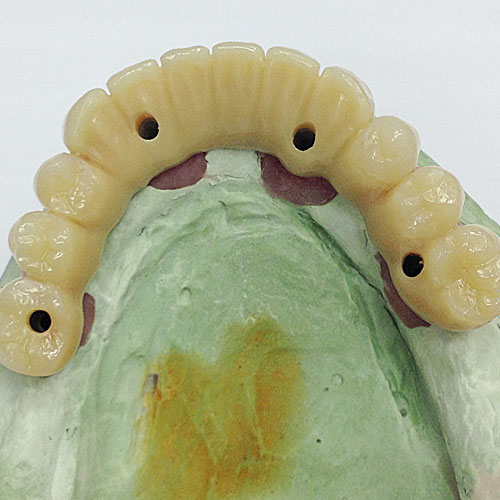

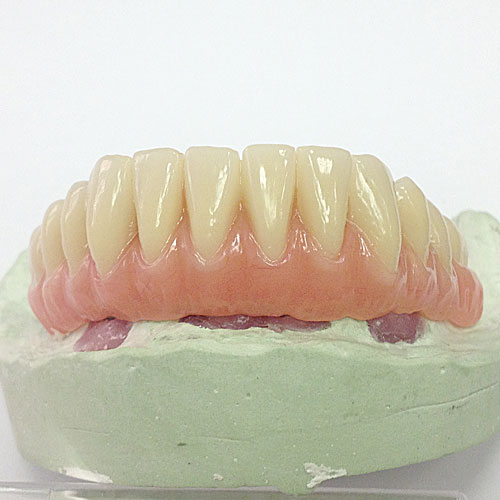

ALL ON PEEK
auf 4x Alpha im UK

ALL ON PEEK
auf 4x Alpha im UK

ALL ON PEEK
auf 4x Alpha im UK

ALL ON PEEK
auf 4x Alpha im UK

ALL ON PEEK
auf 4x Alpha im UK

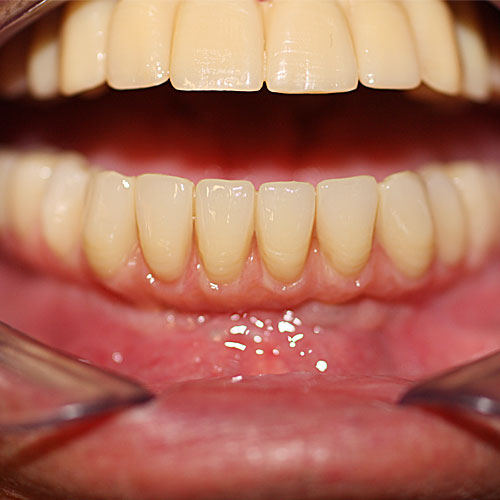

ALL ON PEEK
in situ

ALL ON PEEK
auf 4x Alpha Bio
mit extrem langer Extension

ALL ON PEEK
auf 4x Alpha Bio
mit extrem langer Extension

ALL ON PEEK
auf 4x Alpha Bio
mit extrem langer Extension

ALL ON PEEK
auf 4x Alpha Bio
mit extrem langer Extension

ALL ON PEEK
auf 4x Alpha Bio
mit extrem langer Extension

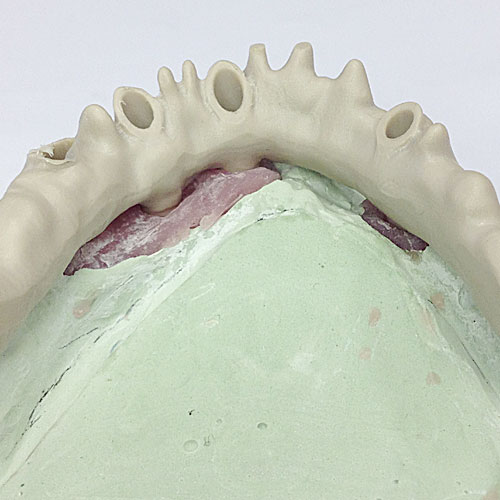

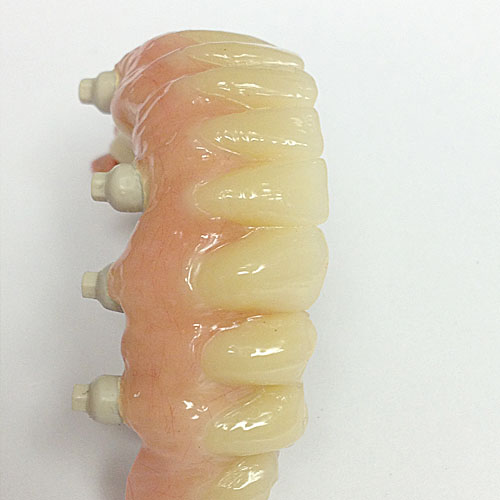

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

ALL ON PEEK
auf 4x Alpha Bio
mit langen Extensionen

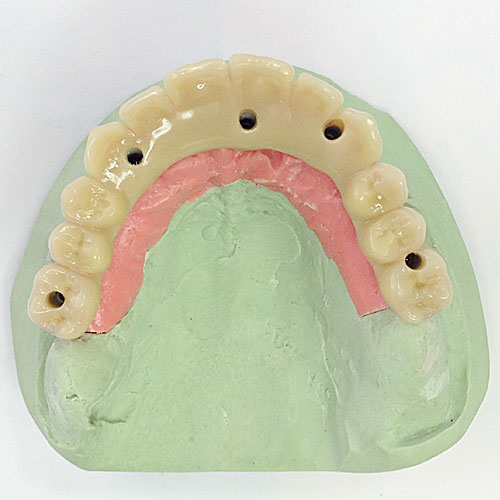

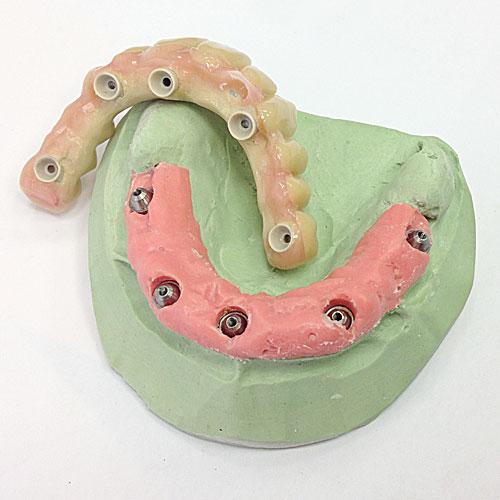

ALL ON PEEK
auf 5x Multi Unit

ALL ON PEEK
auf 5x Multi Unit

ALL ON PEEK
auf 5x Multi Unit

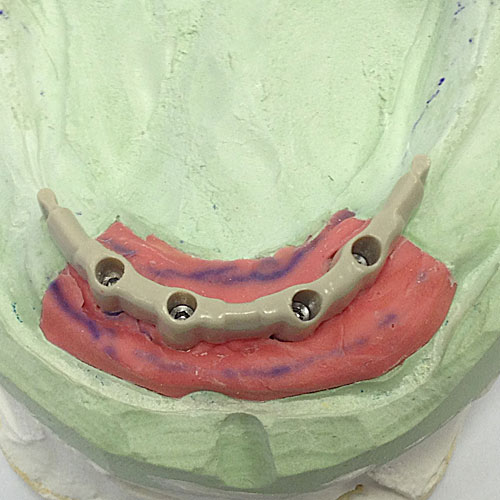

SNAP ON PEEK
Die genial-abnehmbare Lösung in der Implantatprothetik ab zwei Implantaten

  1. Implantatsteg + Sekundärkonstruktion aus PEEK – für die perfekte Kombination aus flexiblem und friktivem Gleiten der Überkonstruktion.
  2. Hervorragender Sitz der Prothese auch bei zwei Implantaten aufgrund des individuell gebogenen Steges in der Front (keine Kippachse wie bei zwei Locatoren oder geraden Stegen).
  3. Angenehme Abzugskräfte auch für ältere Menschen (flexible Überkonstruktion).
  4. Das spezielle Stegdesign ermöglicht das angenehme „Snap“-Gefühl beim Einsetzen.
  5. Schont die Implantate durch seine stoßdämpfende und kraftverteilende Wirkung der PEEK- Überkonstruktion.
  6. Kein Friktionsverlust über viele Jahre zu erwarten (PEEK ist flexibel und extrem abriebfest).
  7. Ersatz bzw. Zweitprothesen können aufgrund der hinterlegten CAD-Daten schnell und günstig angefertigt werden.
  8. Zur Sicherheit bekommt jeder Steg zwei distale Preci-Vertix-Geschiebe voreingebaut. Sollte die Haltekraft nach Jahren nachlassen, können diese sofort aktiviert werden.
  9. Gerüstgewicht: Steg + Überkonstruktion ca. 5 Gramm.
4 5 8 9
Anwendungsbeispiele

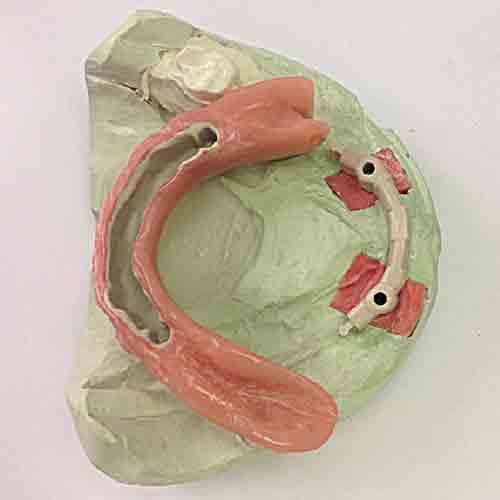

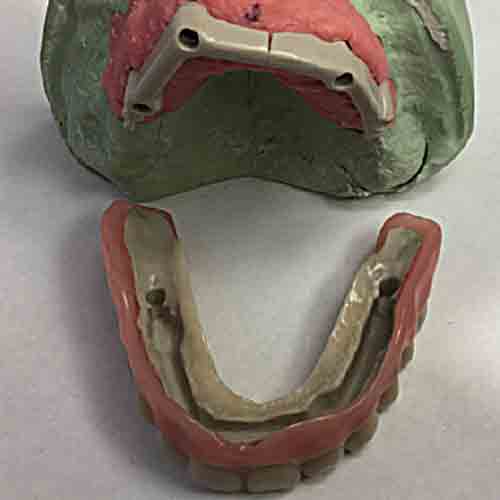

Minimalvariante auf 2 Implantaten

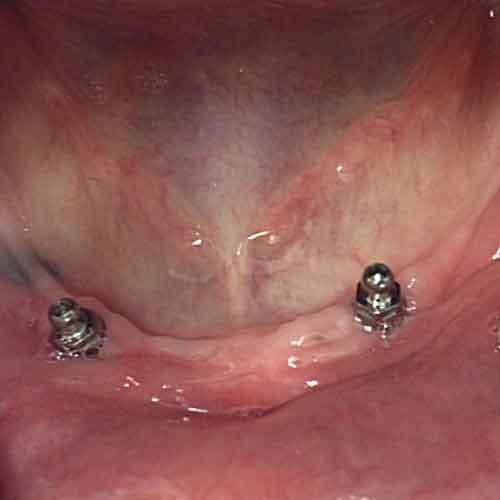

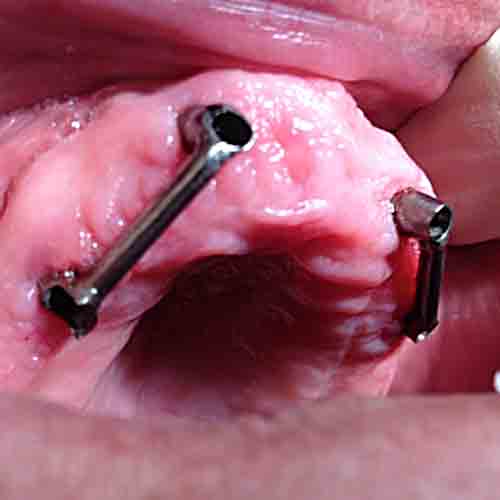

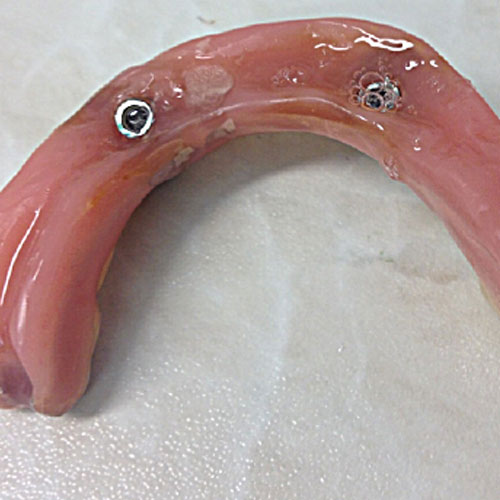

Ausgangssituation: Prothese wird von 2 Kugelköfen zwar im Mund gehalten, hat aber dennoch so viel Eigenbewegung, dass die Patienten nicht das Gefühl von einem „verankerten“ Zahnersatz hat.

Minimalvariante auf 2 Implantaten
Ausgangssituation: Prothese wird von 2 Kugelköfen zwar im Mund gehalten, hat aber dennoch so viel Eigenbewegung, dass die Patienten nicht das Gefühl von einem „verankerten“ Zahnersatz hat.

Nach dem Bissregistrat erfolgt die Stegeinprobe mit der Wachsaufstellung darüber

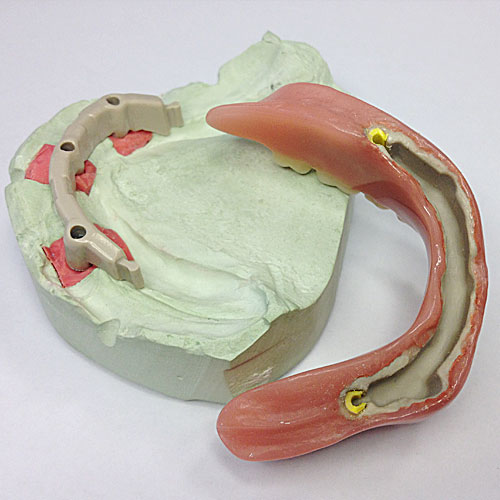

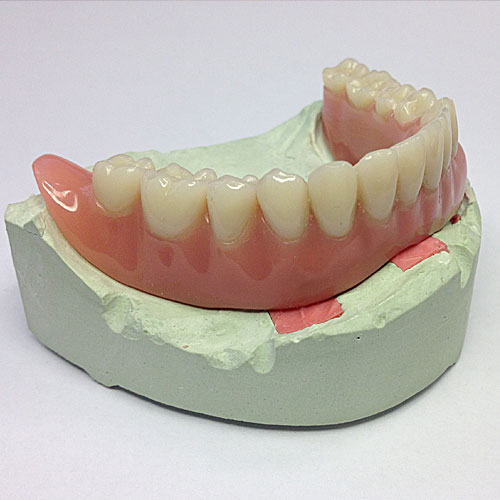

Die Fertige Prothese am Modell.
Das PEEK Material ist elastisch genug um die Kaukräfte auch auf die Prothesensättel zu übertragen. Durch die spezielle Stegkonstruktion gibt es dennoch kein Schaukeln der Prothese im Mund.

Die Fertige Prothese am Modell.
Das PEEK Material ist elastisch genug um die Kaukräfte auch auf die Prothesensättel zu übertragen. Durch die spezielle Stegkonstruktion gibt es dennoch kein Schaukeln der Prothese im Mund.

Die Fertige Prothese am Modell.
Das PEEK Material ist elastisch genug um die Kaukräfte auch auf die Prothesensättel zu übertragen. Durch die spezielle Stegkonstruktion gibt es dennoch kein Schaukeln der Prothese im Mund.

Zementierter Steg
Ausgangssituation ist eine OK Klammer-Prothese.

Drei der 4 Zähne scheinen einigermaßen stabil zu sein um sie für eine Teleskopversorgung zu verwenden. Um die einzelnen Zähne jedoch noch weiter zu stabilisieren wird entschieden, diese bereits primär zu verblocken.

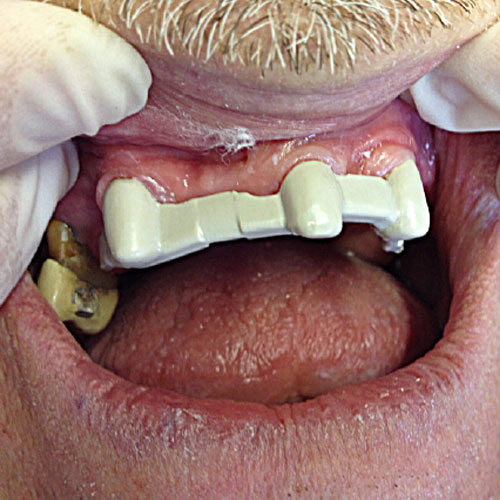

Die Einprobe der mit einem Steg verblockten Primärkronen.

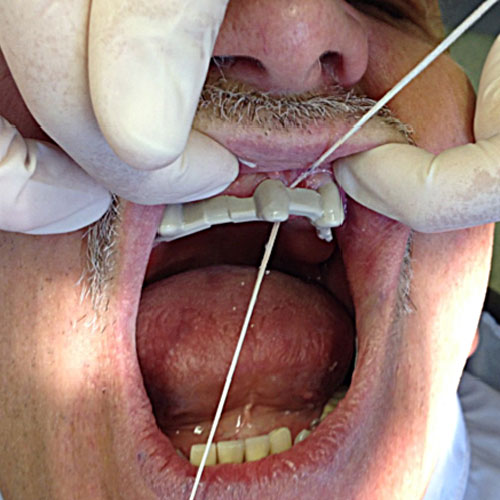

Die Putzbarkeit wird überprüft.

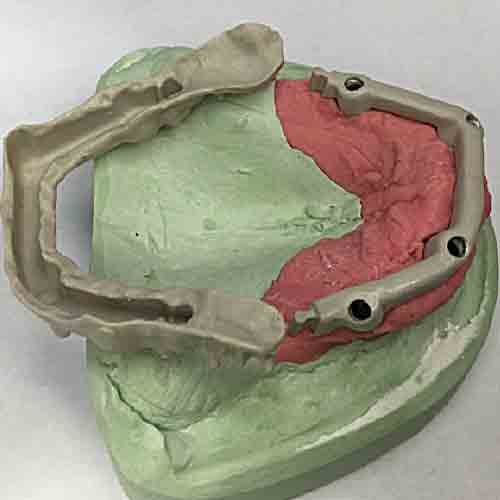

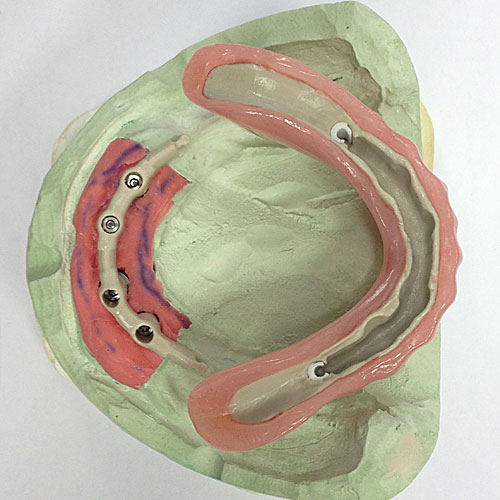

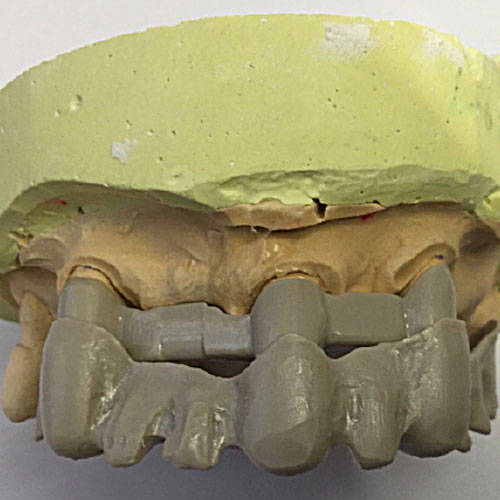

Steg mit Sekundärkonstruktion am Modell.

Steg mit Sekundärkonstruktion am Modell.

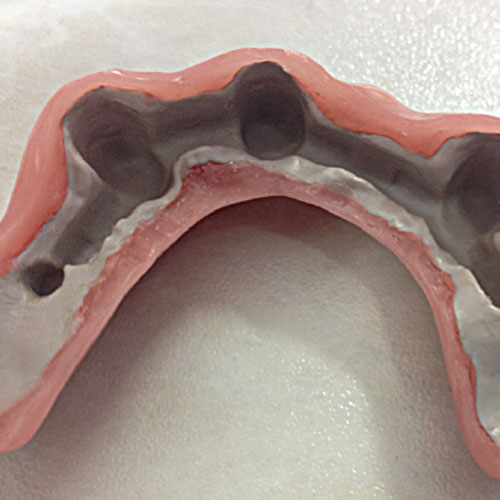

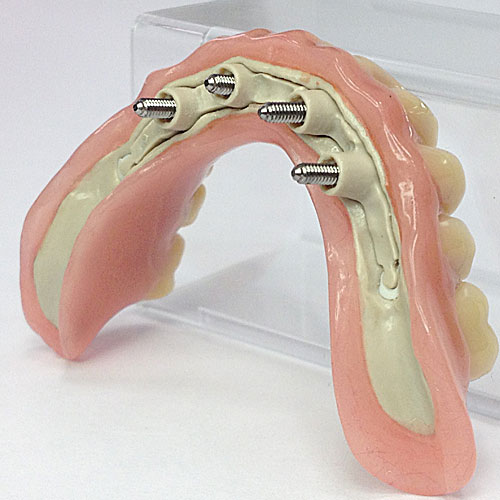

Die fertige Arbeit von basal.

Die fertige Arbeit von basal.

Die fertige Arbeit im Mund.

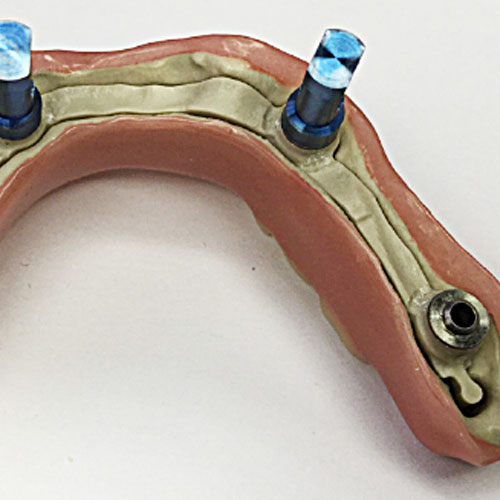

Geteilter Steg

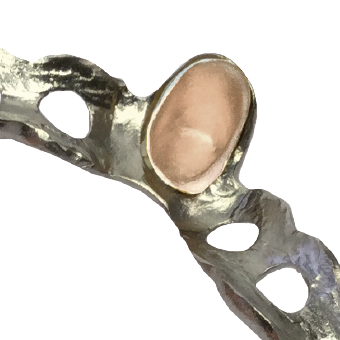

Ausgangssituation: gebrochener Metallsteg. Alle Extentionen sind abgebrochen.

Stark divergierende Stümpfe machen eine Teilung des Stegs erforderlich. Extentionen von über 10mm stellen für PEEK kein Problem dar.

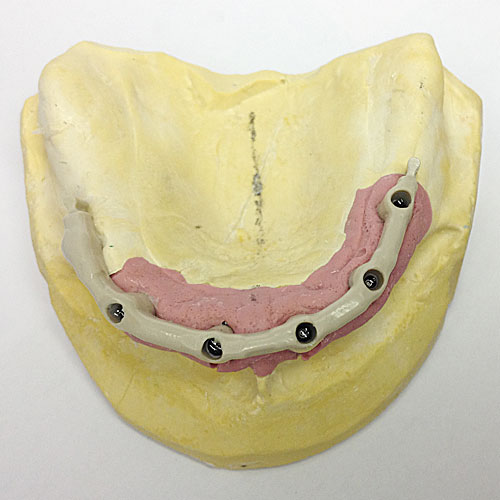

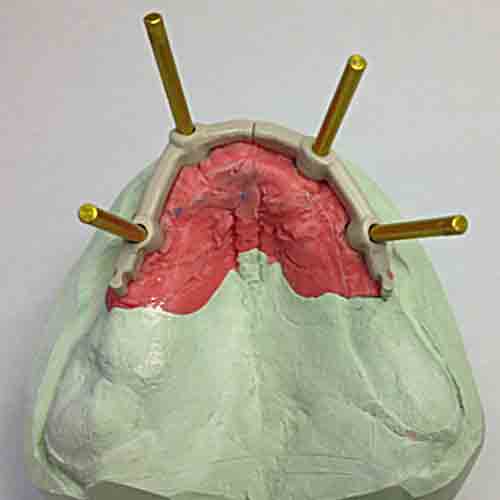

Stegeinbrobe

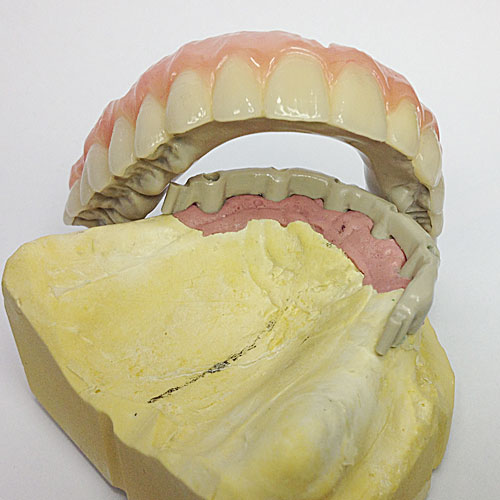

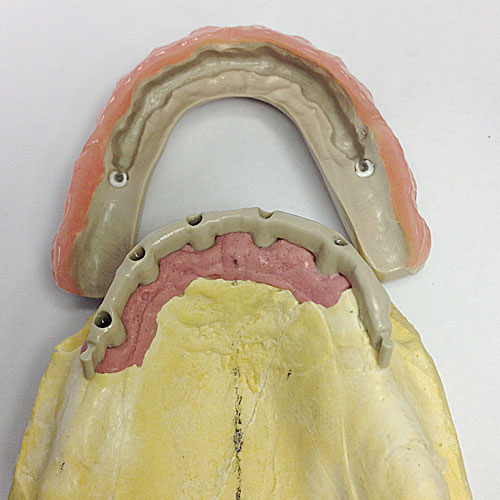

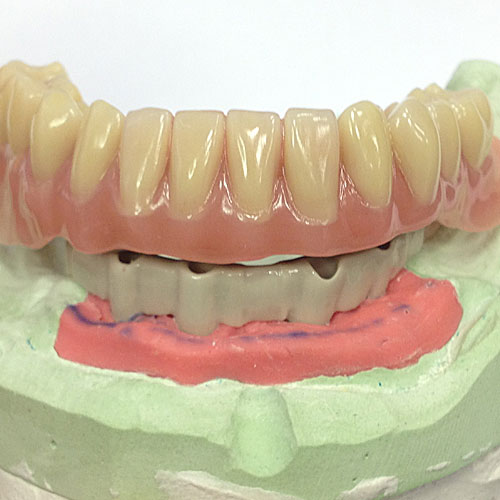

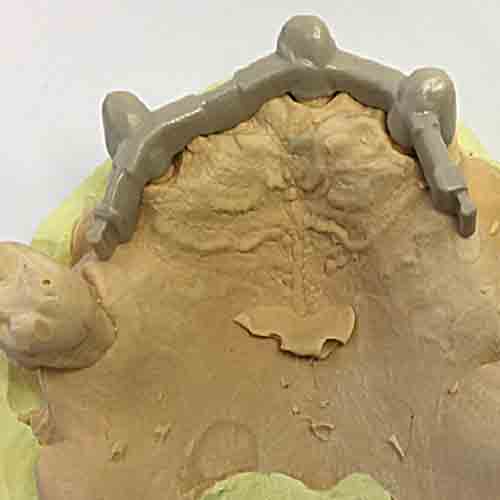

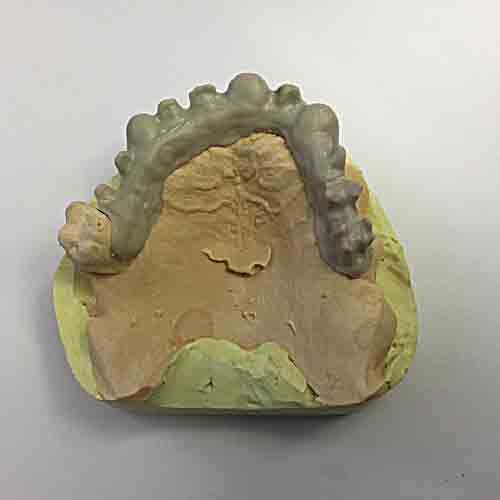

Steg mit Überkonstruktion am Modell.

Die fertige Arbeit am Modell.

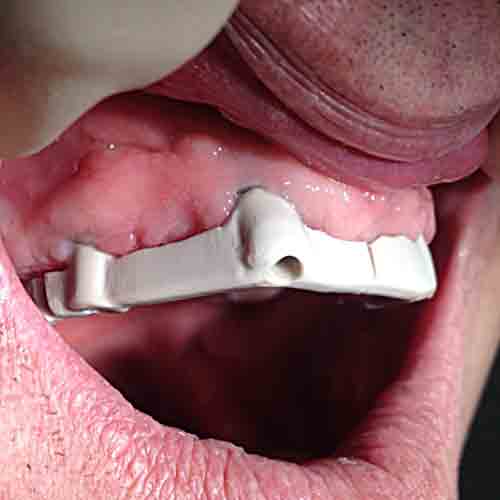

Die fertige Arbeit im Mund.

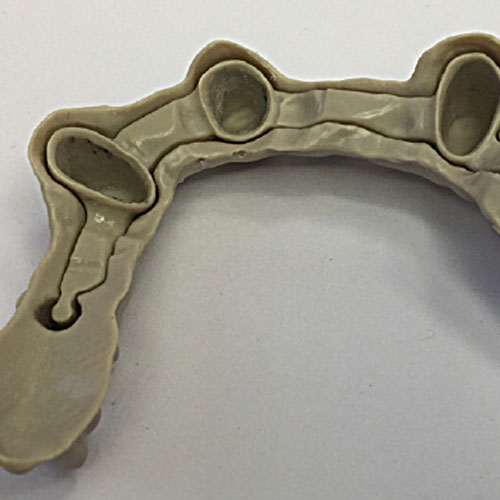

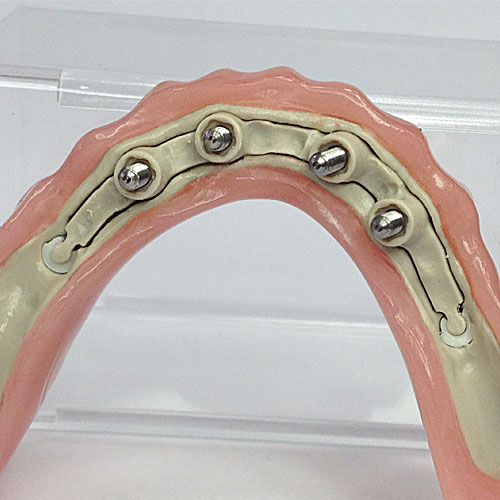

Snap on PEEK auf 4 Implantaten im UK

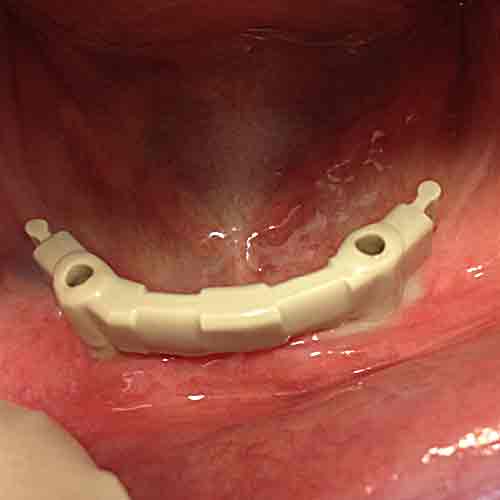

Ausgangssituation: 4 perfekt gesetzte Nobel Replace Implantate im UK.

Ausgangssituation: 4 perfekt gesetzte Nobel Replace Implantate im UK.

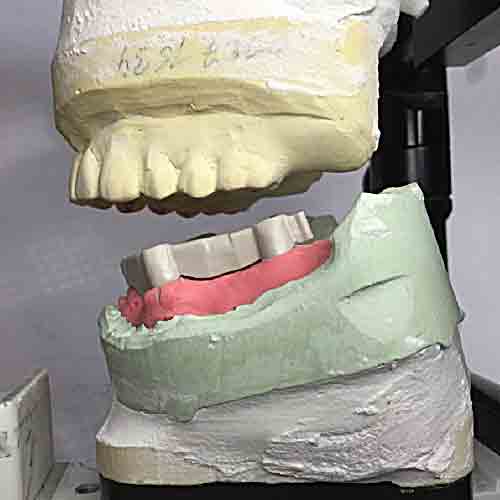

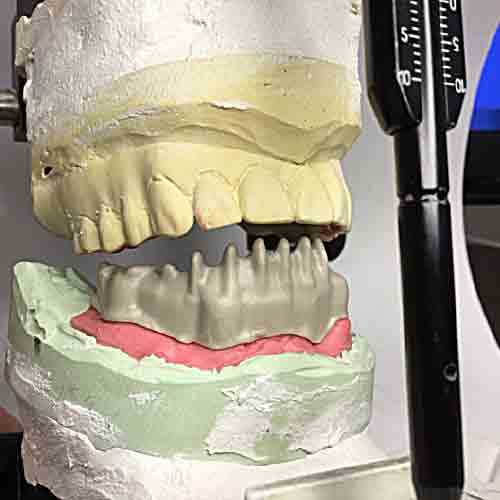

Im Artikulator offenbart sich die enorme vertikale Distanz in der Front.

Im Artikulator offenbart sich die enorme vertikale Distanz in der Front.

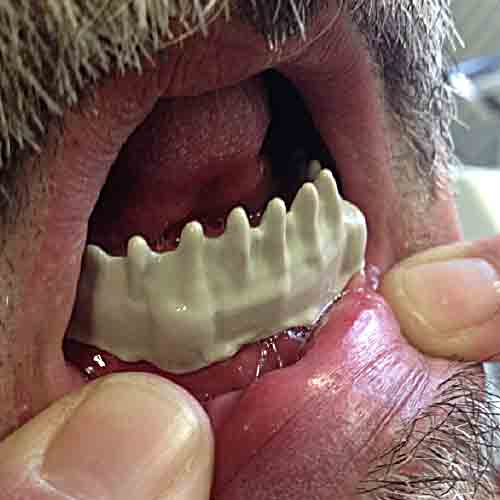

Einprobe der Sekundäkonstruktion.

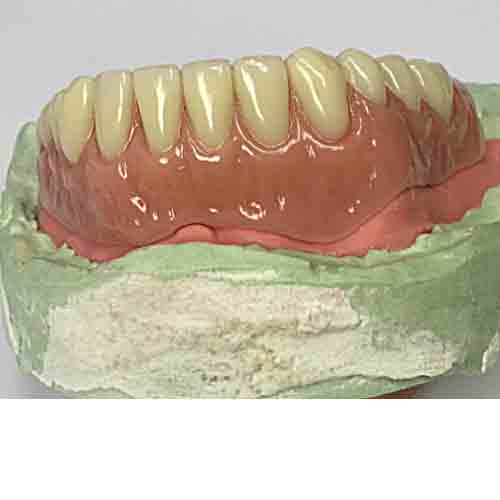

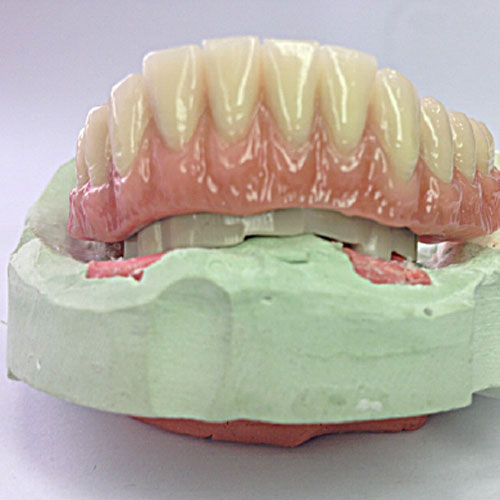

Die fertige Arbeit am Modell.

Die fertige Arbeit am Modell.

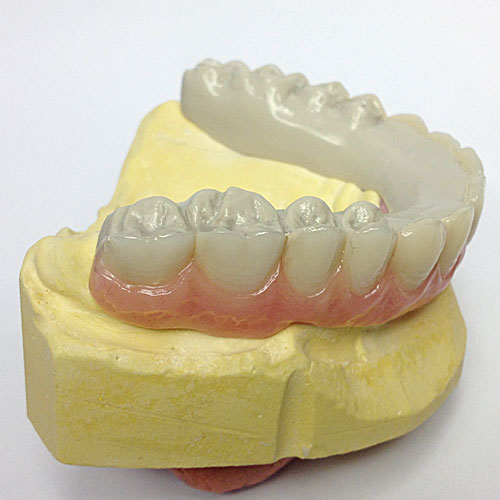

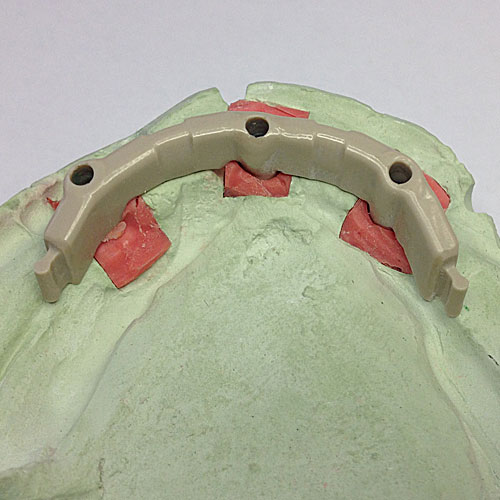

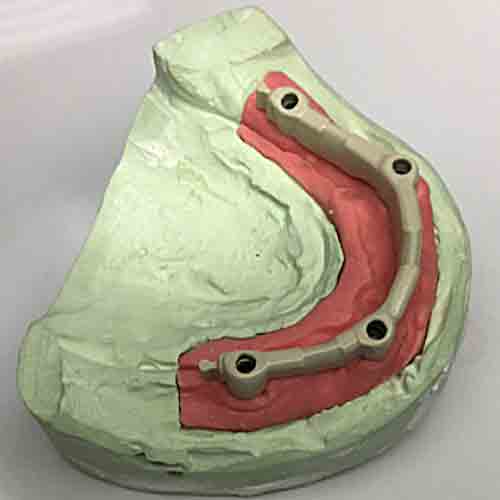

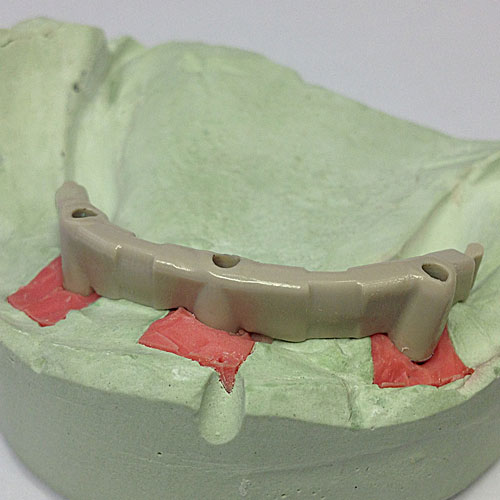

SNAP ON PEEK
auf 3x Ankylos

SNAP ON PEEK
auf 3x Ankylos

SNAP ON PEEK
auf 3x Ankylos

SNAP ON PEEK
auf 3x Ankylos

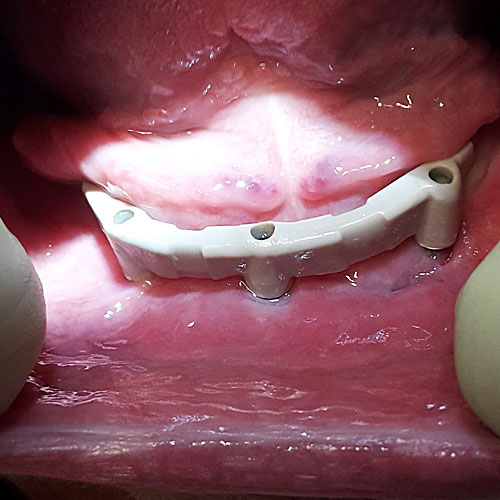

SNAP ON PEEK
in situ

SNAP ON PEEK
auf 4x Biomet 3i

SNAP ON PEEK
auf 4x Biomet 3i

SNAP ON PEEK
auf 4x Biomet 3i

SNAP ON PEEK
auf 4x Biomet 3i

SNAP ON PEEK
auf 4x Biomet 3i

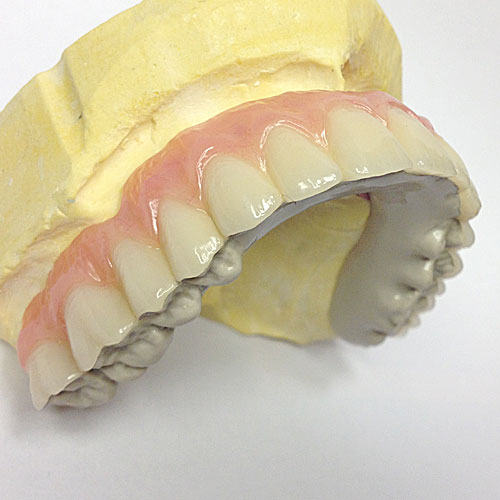

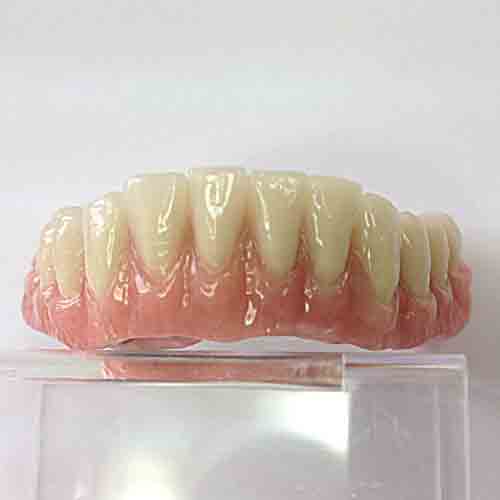

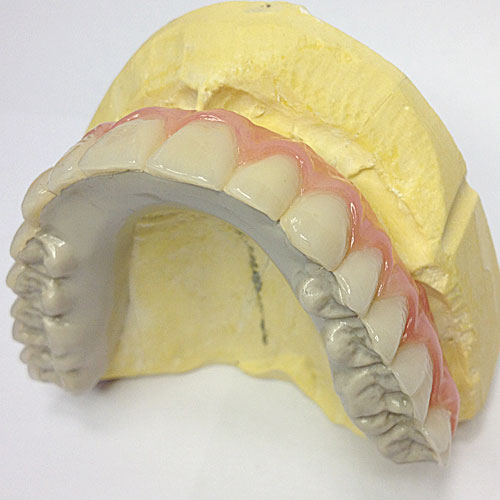

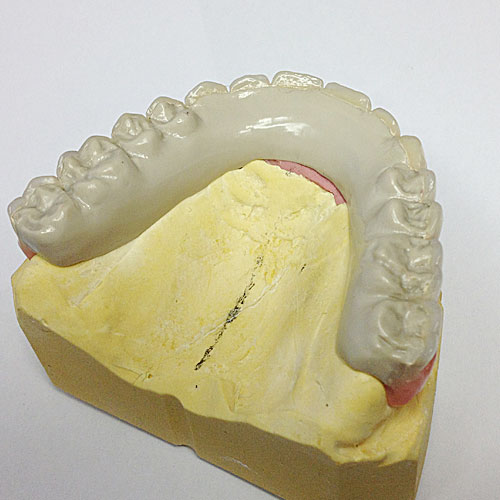

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

SNAP ON PEEK
vollanatomisch

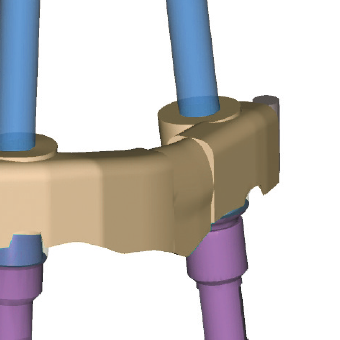

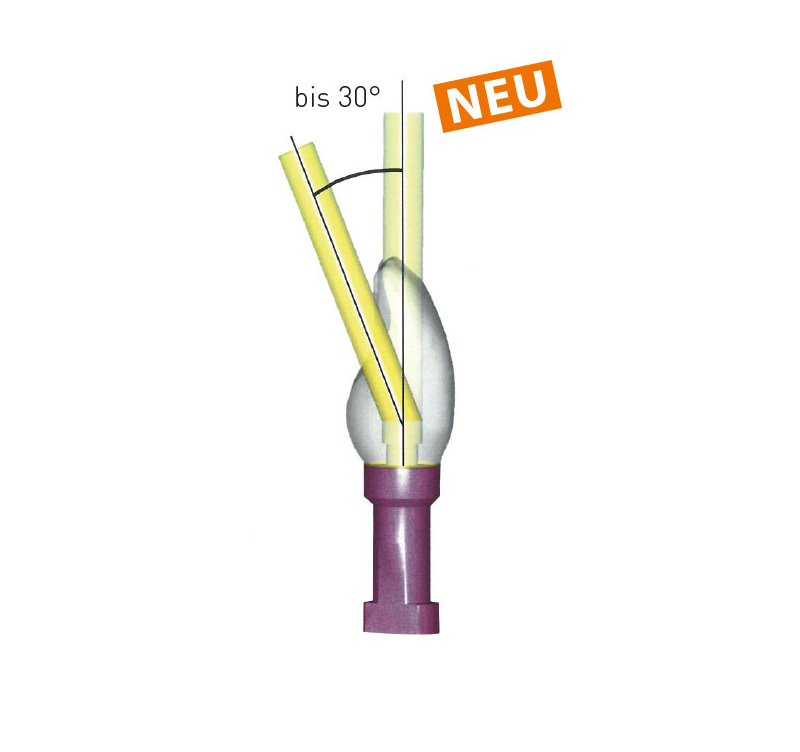

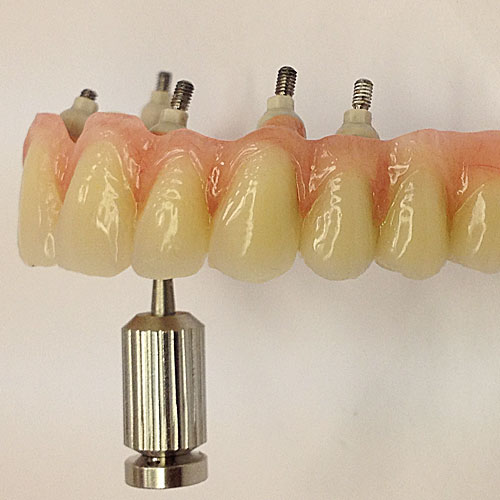

ABGEWINKELTE SCHRAUBENKANÄLE

Für ALL ON PEEK Implantatbrücken sind auch abgewinkelte Schraubenkanäle bis 30 Grad erhältlich. Folgende Implantatsysteme können abgewinkelt mit Titanbasis oder direkt auf PEEK verschraubt geliefert werden:

  • ALPHA-BIO
  • ANKYLOS (nur mit Titanbasis)
  • ASTRA TECH
  • BIOMET 3l
  • CAMLOG
  • NEOSS
  • NOBEL
  • BIOCARE
  • STRAUMANN
Anwendungsbeispiele

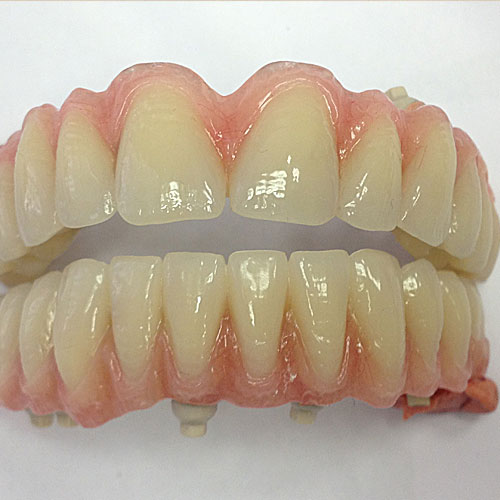

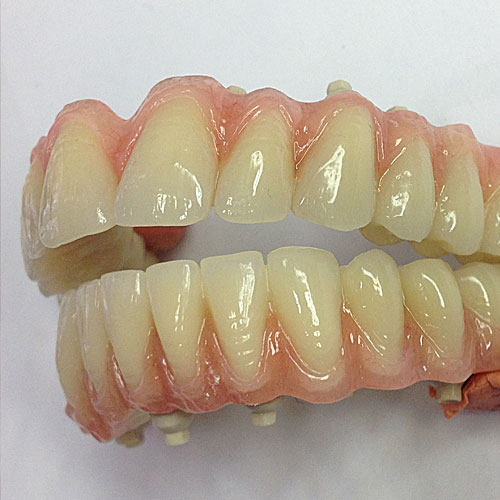

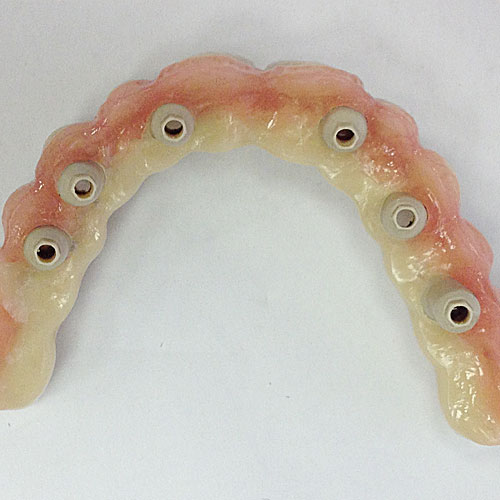

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio
Basis

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio

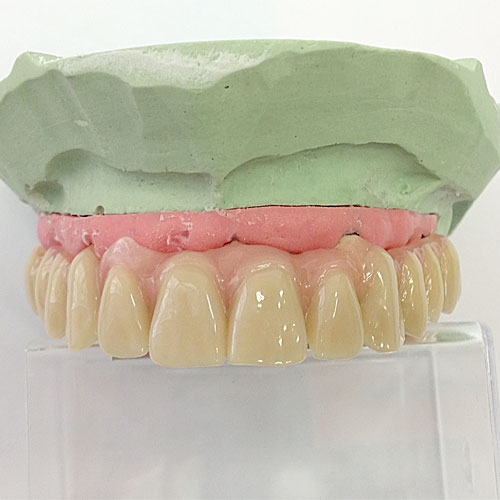

Frontansicht

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio

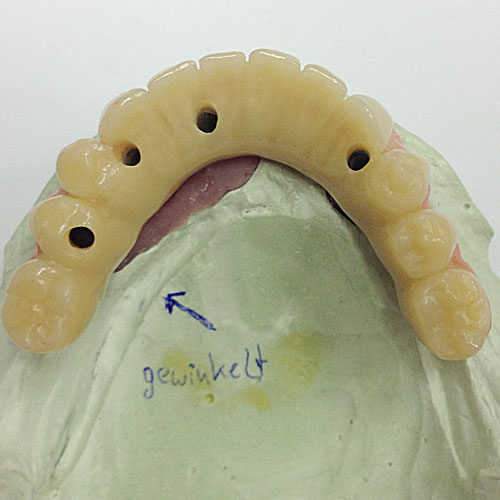

gewinkelte Schraubenkanäle

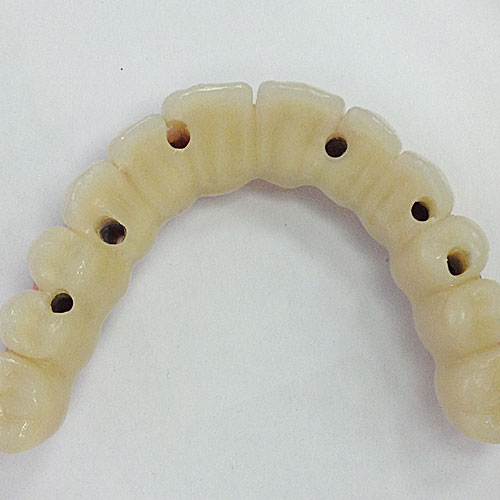

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio
okkusal

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio
fertiggestellt

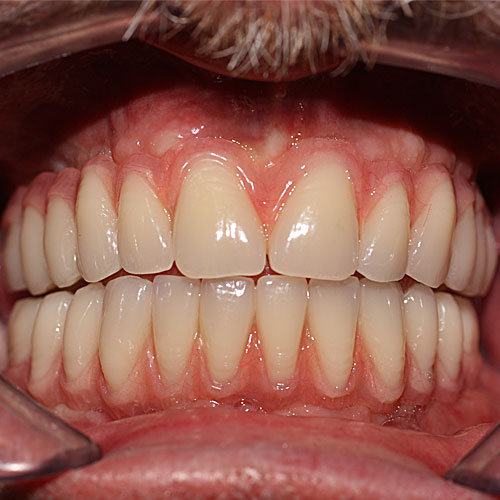

ALL ON PEEK
OK + UK auf jeweils 6x Alpha Bio
in situ

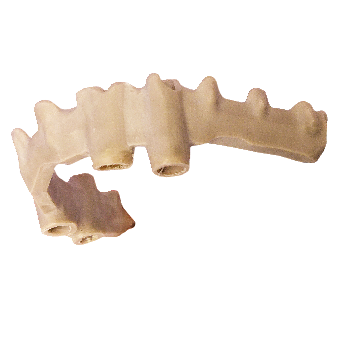

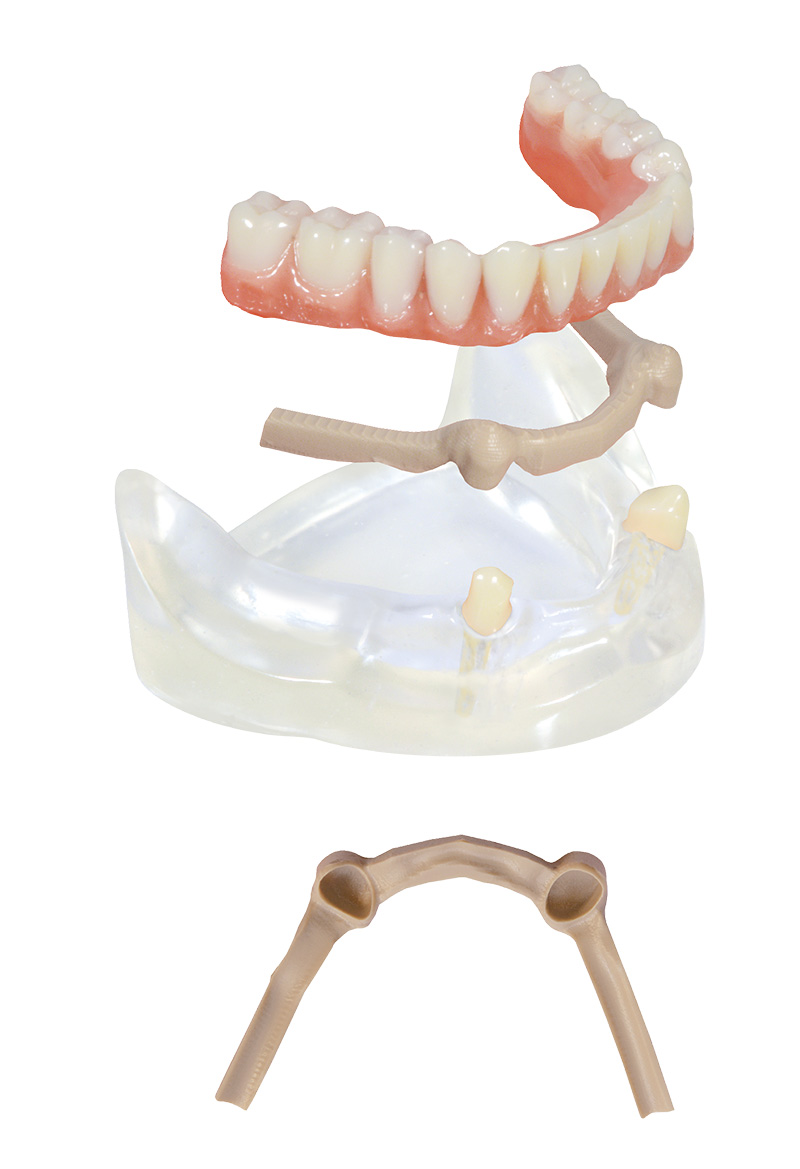

GLIDE ON PEEK
Ein neues, sanftes Gleitgefühl in der Teleskoptechnik

  1. Metallfreie, hochglanzpolierte Primärkäppchen aus Zirkon.
  2. Darüber gleiten sanft die PEEK Sekundärkäppchen ohne zu verhaken oder zu verkanten.
  3. Die Sekundärkäppchen können komplett in eine PEEK-Überkonstruktion integriert, oder in ein extra Metallgerüst geklebt werden.
  4. Durch die extrem hohe Abriebfestigkeit der PEEK-Sekundärteile ergibt sich eine sehr lang anhaltende Friktionskraft der Teleskope.
  5. Durch die Speicherung der CAD Daten können bei einem späteren Friktionsverlust die PEEK-Sekundärkappen jederzeit wieder exakt gleich gefräst und in die bestehende Arbeit eingebaut werden.
  6. Die Teleskoparbeit kann metallfrei gestaltet werden (große Kostenersparnis beim Edelmetall).
  7. Gerüstgewicht der Überkonstruktion: 2-3 Gramm.
1 2 3 7

Bei Friktionsverlust können die Sekundärkäppchen einfach ausgetauscht werden!

Anwendungsbeispiele

Ein spannender Fall: 5 Teleskope auf der rechten Seite, links keine Zähne.

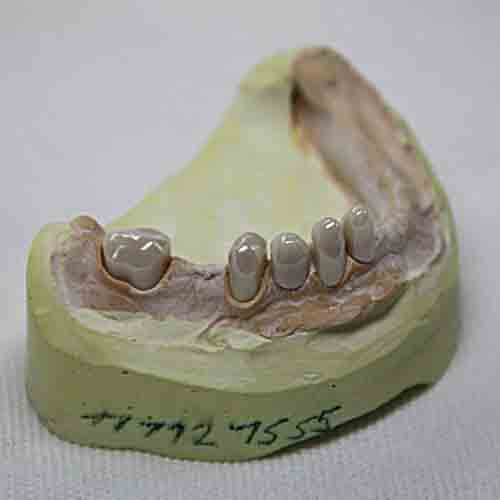

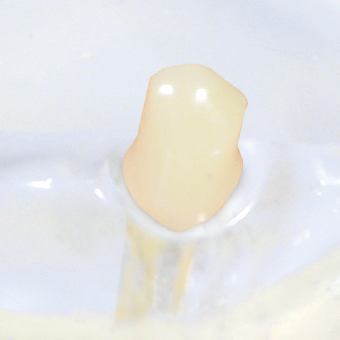

Die 5 Primärkäppchen aus hochglänzendem Zirkon.

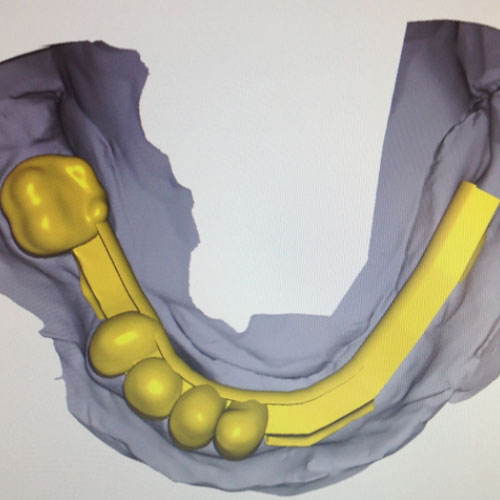

Mit PEEK Sekundärkonstruktion aus einem Stück. Bei PEEK entsteht auch bei solch extremen Konstruktionen keine Bruchgefahr. Die linke Seite ist elastisch mit der rechten verbunden.

Gerüsteinprobe mit Biss / Leider wurden von der Fertigstellung keine Bilder gemacht :(

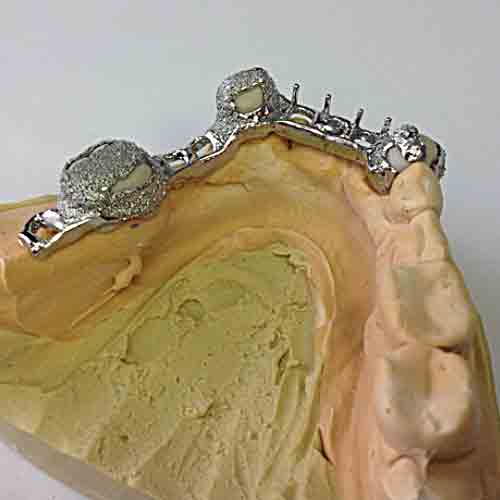

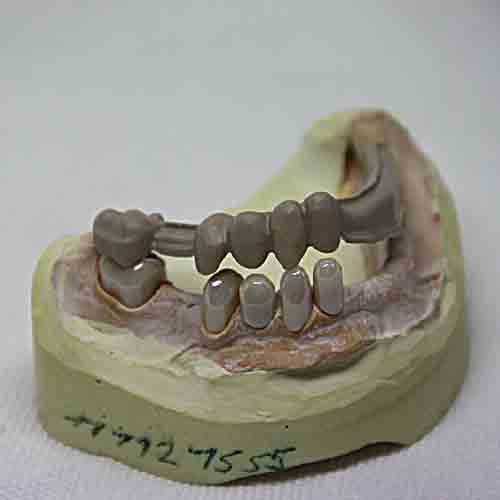

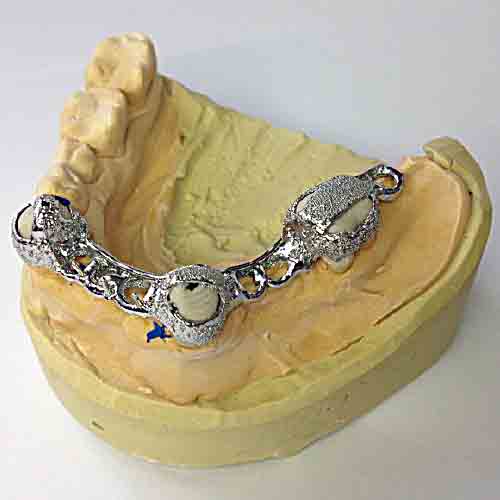

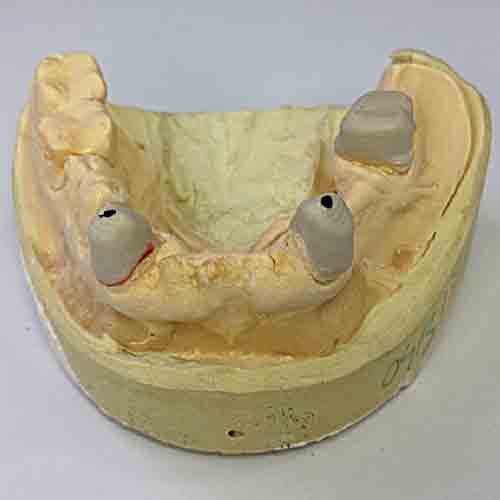

Sekundärkonstruktion auf bestehenden Primärkäppchen.

PEEK Sekundärkronen wurden nach Erfahrungswerten gefräst und am Gipsmodell überprüft.

Verklebung mit der Tertiärstruktur.

Bei Abnützung können die Friktionskäppchen einfach und exakt gleich gefräst und die wiedereingebaut werden.

Verklebung mit der Tertiärstruktur.

Bei Abnützung können die Friktionskäppchen einfach und exakt gleich gefräst und die wiedereingebaut werden.

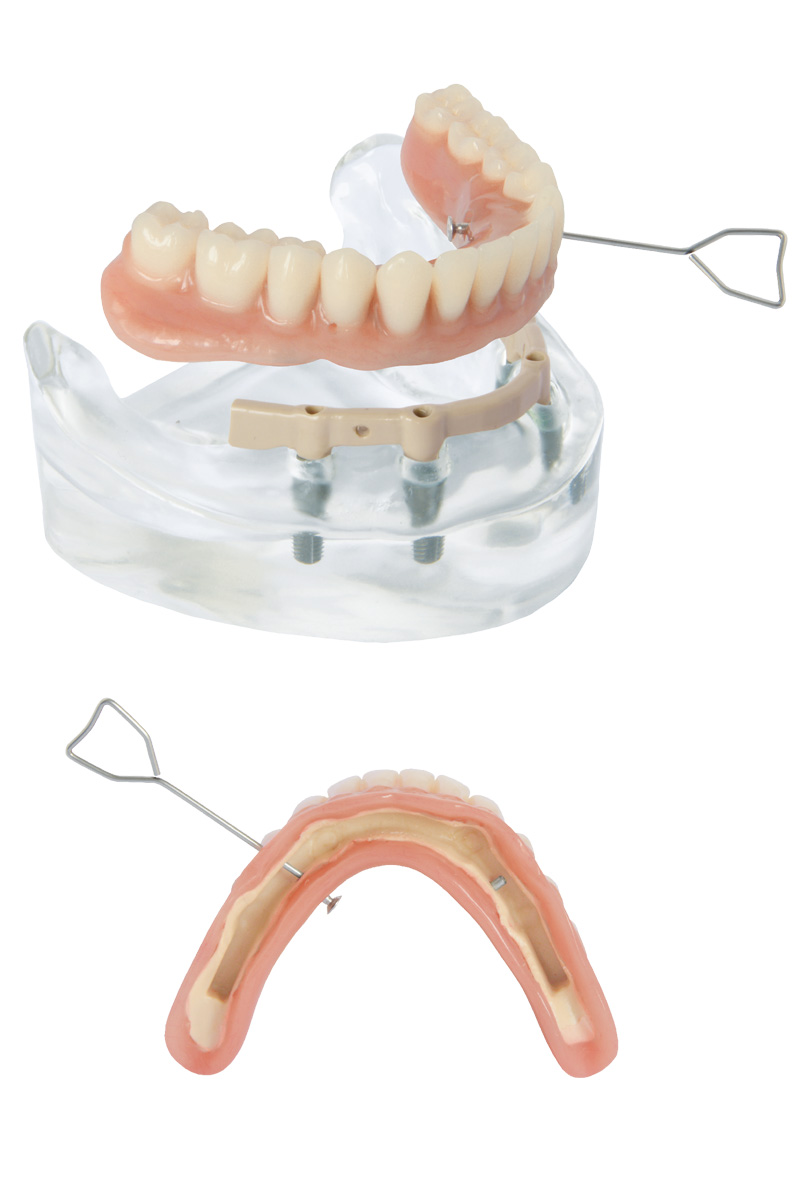

LOCK ON PEEK
Die Kombination aus festsitzendem und abnehmbarem Zahnersatz

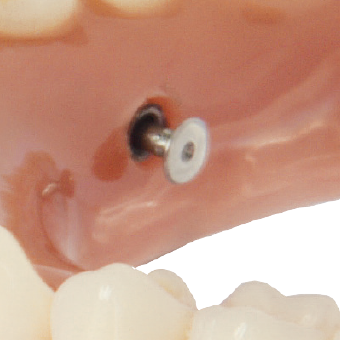

  1. Ein einfach zu bedienender Steckriegel fixiert die Arbeit fest im Mund.

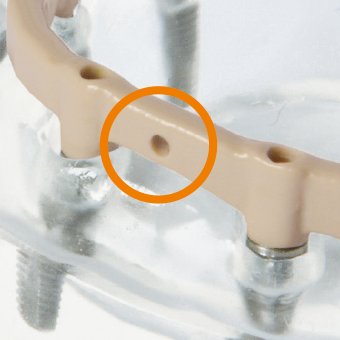

  2. Der PEEK-Primärsteg enthält das kleine Loch für die Riegelachse.

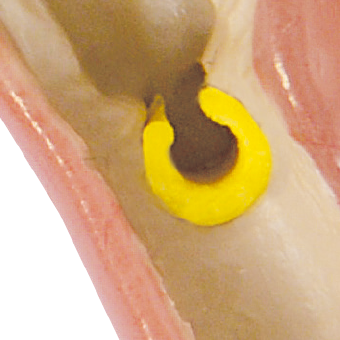

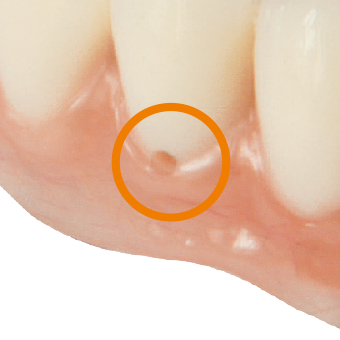

  3. Durch ein Mikroloch auf der vestibulären Seite kann mithilfe eines Steckschlüssels der Riegel einfach geöffnet werden.
  4. Gerüstgewicht der Gesamtkonstruktion: ca. 5 Gramm.
1 2 3 4

Anwendungsbeispiele folgen in Kürze!

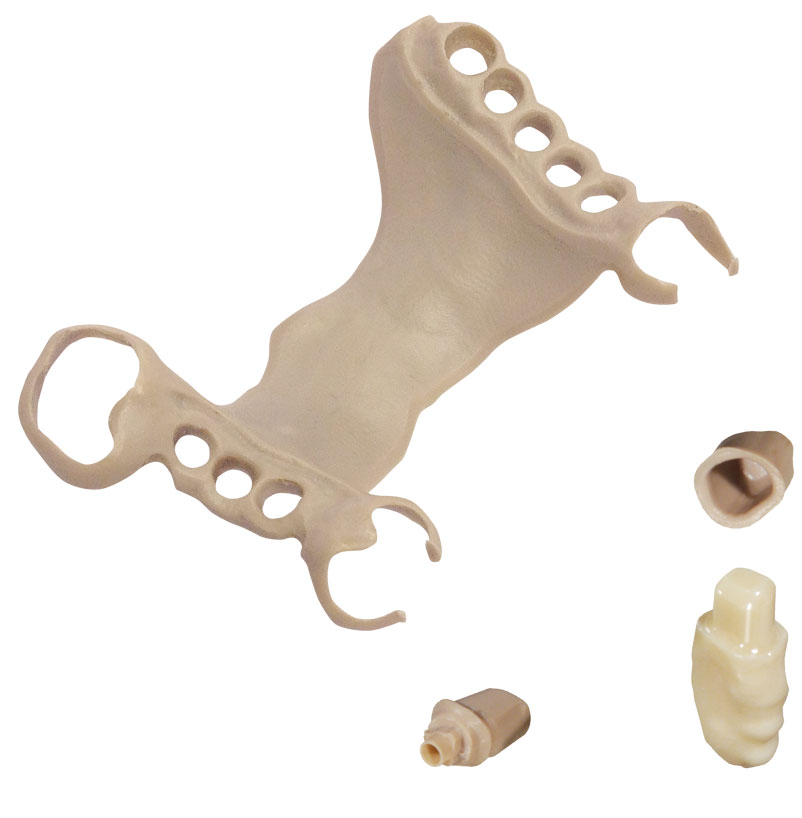

FACTS OF PEEK
Individuelle, metallfreie Lösungen

Wir bieten für die verschiedensten Patientenfälle metallfreie Lösungen aus Zirkon oder PEEK an und beraten Sie gerne für die richtige Wahl:

  • Locator
  • YantaLoc®
  • Individuelle Geschiebe
  • PEEK Abutments
  • Zirkon Abutments
  • Einheilkappen PEEK
  • Anatomische Gingivaformer
  • Bite-Splints
  • Retainer
  • und vieles mehr

PEEK OPTIMA – ELASTISCH WIE KNOCHEN

Knochen – Substantia Spongiosa 2.000
PEEK OPTIMA 4.200
Knochen – Substantia Compacta 11.000
Zirkoniumdioxid 210.000
NEM Legierung 190.000
Titan 120.000
EM Legierung 95.000


PEEK OPTIMA – TECHNISCHE DATEN

Biegefestigkeit nach DIN EN ISO 178 170 MPa
E-Modul / Biegemodul nach DIN EN ISO 178 4.200 MPa
Druckfestigkeit nach DIN EN ISO 604 135 MPa
Dichte nach DIN ISO 1183 1,3 G cm3
Schmelztemperatur 340° C
Wasseraufnahme nach DIN ISO 62 0,5 %
Zytotoxizitätstest nach DIN EN ISO 10993-5 max. Höchstwerte für Biokompatibilität (= 100 %)
